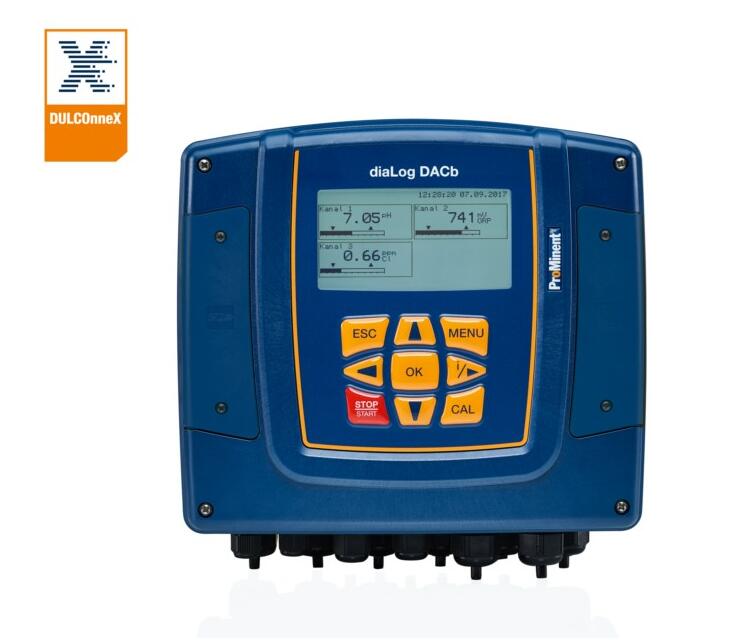

DULCOMETER® diaLog DACb 测量和控制设备
您想要用于分析水的简单测量和控制设备？易于操作，对于各通道能够自由选择所有通用测量参数？它就是：我们的多功能设DULCOMETER® diaLog DACb！另外可以连接以太网/局域网，能够很佳地集成至现有网络中。
应用领域
测量和控制工业水和工艺水处理工厂的水质参数
监控饮用水参数
测量饮料和食品工业中pH值和消毒参数。
测量和控制游泳池内的卫生相关参数
监控用于抑制和预防军团菌的消毒系统内的二氧化氯浓度（例如在学校、宾馆或医院）
测量园艺中喷灌水的消毒参数
测量园艺中喷灌水的消毒参数
技术详情
- 测量参数：pH、氧化还原、氯、二氧化氯、亚氯酸盐、溴、电导率、过氧乙酸、过氧化氢、臭氧、溶解氧和氟化物
- 安装，防护等级：组合壳体（壁挂式安装、配电盘安装、杆架安装）IP 67和IP 66
- 控制：两个测量和控制通道，分别配有独立的单边 PID 控制器（可选：两个双边 PID 控制器）
- 通过 24 V 直流保护低压供电，如借助太阳能设备或用于水厂的湿区
- pH 和二氧化氯工艺传感器 CDP 温度补偿、氯 pH 补偿
- 处理控制信号的数字输入端，如测量水极限触点、远程停止控制和化学品储存桶中液位的监控
- 外控型计量泵和电磁阀控制输出端
- 干扰量处理：通过对水流量进行控制算法的处理，可以简单的控制流水中的水质参数
- 借助PLC的mA信号或者更高要求的现场总线，通过远程控制来改变控制器的设定点以适应改变的工艺条件。
| 测量参数和测量范围 |
连接方式 mV： pH：0.00 ...14.00 氧化还原-电压：-1500 ...+1500 mV 连接方式 mA （电流测量参数、对应传感器的测量范围）： 氯 二氧化氯 亚氯酸盐 溴 臭氧 过氧化氢（PER 传感器） 过氧化氢（PEROX 传感器，配备 PEROX V2 变送器，订购编号 1047979） 过氧乙酸 溶解氧 连接方式 mA （电位测量参数，对应传感器变送器的测量范围）： pH 值 氧化还原电位 氟化物： 通过模块 VA 和功能扩展包 3 和 4 通过传感器 CCT 1-mA-20 mS/cm 测量电导率 mA 温度： 通过 Pt 100/Pt 1000，测量范围 0 ...150 °C |
| 分辨率 |
pH：0.01 氧化还原-电位：1 mV 温度：0.1 °C 电流型（氯等）：0.001/0.01 ppm, 0.01 Vol. %, 0.1 Vol. % |
| 精度 | 0.3 %，与量程上限有关 |
| 测量输入端 | pH 值/氧化还原（输入电阻 > 0.5 x 1012 Ω） |
| 温度补偿 | 适用于 pH 值、二氧化氯 (CDP) 传感器和氟化物的 Pt 100/Pt 1000 |
| 温度校正范围 | 0 … 100 °C |
| 氯的 pH 值修正范围 | CLE 3 和 CLE 3.1 传感器：6.5 ...8.5，CBR 传感器：6.5 ...9.5 |
| 干扰变量 | 通过 0/4...20 mA 信号或脉冲式水表 1 - 500 Hz 确定的流量。倍数干扰量将会作用在所有通道上，累加干扰量只会作用在一条通道上。 |
| 调节特性 | P/PID 控制 |
| 控制 | 2 或 3 双向控制器 |
| 模拟输出端 | 2 (3) x 0/4 ... 20 mA 电隔离，很大负载 450 Ω，范围和分配（测量参数、修正参数、调整参数）可调节 |
| 控制输出端 |
2 (4) 个控制计量泵的脉冲频率输出端 2 个继电器（极限值或脉冲长度控制） |
| 警报继电器 | 250 V ~3 A, 700 VA 触点转换类型 |
| 数字控制输入端 | 4 (7) 作为以下功能的远程输入端：暂停控制/测量水错误、参数组转换、化学品储罐液位监控 |
| 电气连接 | 100 – 230 V，50/60 Hz，25 VA，可选 24 V DC |
| 现场总线连接 | PROFIBUS®-DP、Modbus RTU |
| 环境温度 |
0 ...50 °C（用于室内或带有防护罩） |
| 防护等级 |
墙面安装：IP 66, IP 67 (NEMA 4X) 控制柜安装：开关柜IP 54 |
| 检验和许可 | CE 和 MET（根据 IEC 61010 符合 UL） |
| 外壳材质 | 带防火装备的 PC |
| 尺寸 | 250 x 220 x 122mm（宽x高x深） |
| 重量 | 1,3 kg |
标准装备基本测量参数
- PID 控制器，通过脉冲频率控制计量泵，用于 2 个计量泵。
- 2个模拟输出端用于测量值，校正值或控制值（取决于选配的装备）。
- 4个数字输入端用于测量水错误检测，液位开关，暂停和参数转换。
- 两个功率继电器可选择作为极限值输出端、循环定时器输出端、实时定时器输出端或不连续的控制输出端编程（取决于选配的装备）。
- 投入使用时的测量参数和语言选择。
- 通过 Pt100/Pt1000 针对 pH 值、二氧化氯 (CDP) 和氟化物的测量进行温度补偿。
- 24 种操作语言：所有欧洲语种，以及中文、俄语、泰语、朝鲜语。在投入使用时选择操作语言，并可随时通过组合键修改操作语言。通过产品识别码选择文档语言。此外还随附提供包含所有其它语种的数据载体。
- 借助 SD 卡保存和转移设备参数设置。
- 校准和事件数据记录器（无 SD 卡，数据保存在控制器内）。
- 通过频率（接触式水表）处理干扰参数。
- 以后可通过激活码或通过固件更新扩展软件功能。
